供配电系统系列
高度集成在冷通道封闭模块单元或一个数据机房内，构成一个具有数据中心所有基础元素的独立的、完整的模块化数据中心。
UPS具备智能休眠功能，UPS控制器根据当前接入的负载量来决定进入休眠模式，以节省能耗真正实现绿色节能。
UPS具备智能休眠功能，UPS控制器根据当前接入的负载量来决定进入休眠模式，以节省能耗真正实现绿色节能。
-
▋ 系统名称
主要内容 ▋ UPS
①机架型（1～40KVA） ②高频塔式(3～80KVA) ③模块化(125～600KVA) ▋ 后备系统
①电池包、铅酸电池、锂电池
②电池柜、电池架 ▋ 配电柜（根据实际需求定制）
①总输入柜、市电分配柜
②专业配电柜（ATS是电柜、空调配电柜、UPS输入输出柜等）
③机柜配电柜（精密配电柜、精密型UPS综合配电柜等）
④机架式配电单元
PDU（机架型、垂直型、智能型等）
▋ 末端配电

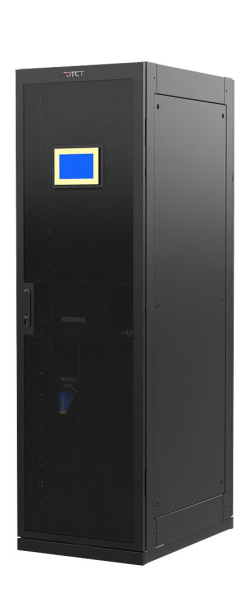

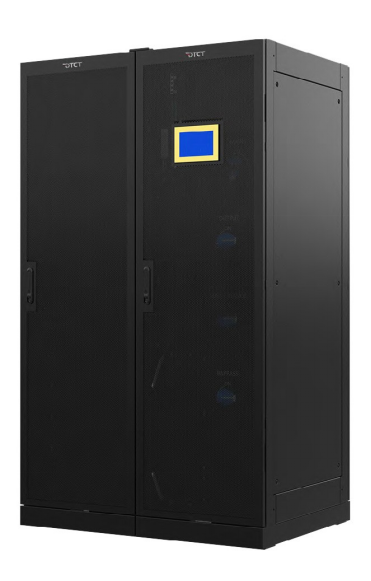

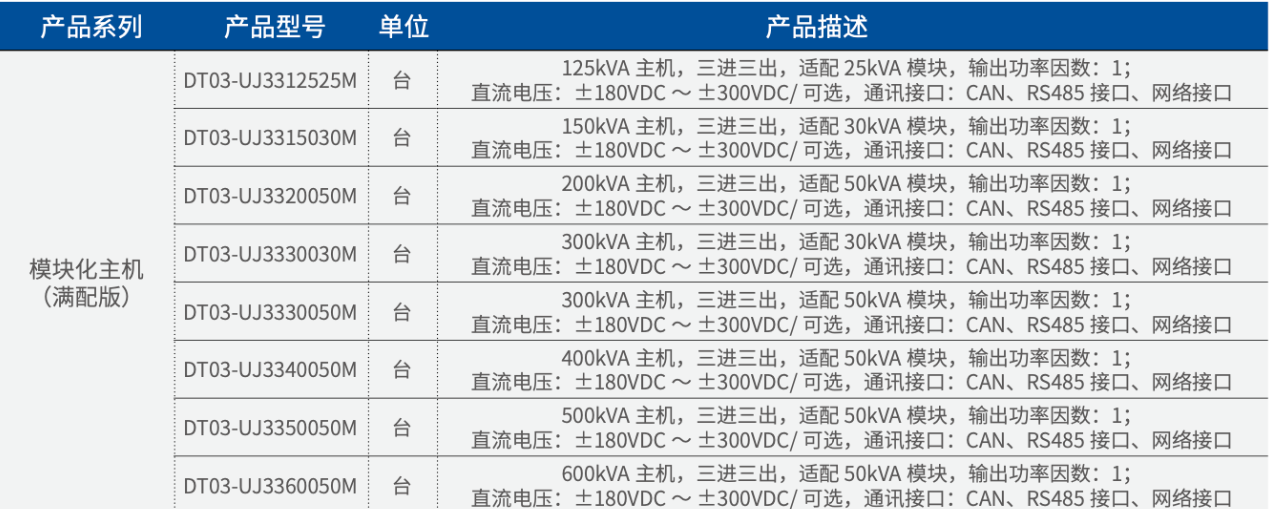

模块化UPS
▋ 技术参数 1．模块化UPS为高频模块化在线式，单个功率模块容量25kVA/ 30kVA/50kVA，柜体容量最大扩容不低于600kVA（125/150/200/300/400/500/600kVA可选）。
2．模块化UPS采用集中旁路工作模式。在电网兼容性方面，产品展现出卓越的谐波抑制能力：在 100%非线性负载（如服务器、通信设备等典型 IT 负载）下，输入电流总谐波失真（THDi）＜1.5%；负载降至50% 时，THDi仍可控制在＜2.0%；即使在30%轻载工况下，THDi也能保持＜3.0% 的优异水平。极低的谐波分量有效避免了对电网的 "污染"。输出端采用三电平逆变技术，实现额定输出功率因数为1.0。高效节能特性贯穿全负载区间：在 100%、50%及30%额定阻性负载条件下，系统效率均稳定突破96%。
3．UPS集中旁路模块、功率模块、监控单元必需支持在线热插拔，各模块间应满足均流控制，模块化UPS的模块与控制总线间需满足不低于三总线的可靠型架构设计。
4．模块化UPS支持不少于4台并机，并机总线采用双环形冗余结构，避免单点环路影响系统并机安全。
5．模块化UPS具备蓄电池标称电压±180VDC~±300VDC（30~50节12V）可调节功能，以提高电源系统供电安全性，减少后期设备维护成本。UPS配置可以独立于电池补偿环境温度接口。
6．功率模块散热风扇采用容错设计。
7．可以实现多台UPS 分时启动功能，即根据时间间隔，按顺序启动，以避免多台UPS 并联时，UPS 同时启动给发电机带来冲击，导致发电机不能正常供电。
8．UPS具备假负载自测试功能，该功能主要用于验证设备在无真实负载条件下的运行稳定性和性能可靠性。
9．具有独立控制系统，面板须为LCD 全触摸液晶显示屏，中文英文可切换，且不小于7英寸。
10．采用图形化界面显示，内容至少包括：主路电压/电流/频率/功因，输出电压/电流/功率/负载率，电池电压/电流/工作温度/后备时间/容量率，运行状态，告警信息等。
11．通信系统：系统配置标准RS485通信接口，提供开放的通信协议及配套软件，并具备并机、LBS、远程通讯等接口，以便后续系统监控及扩容需求。

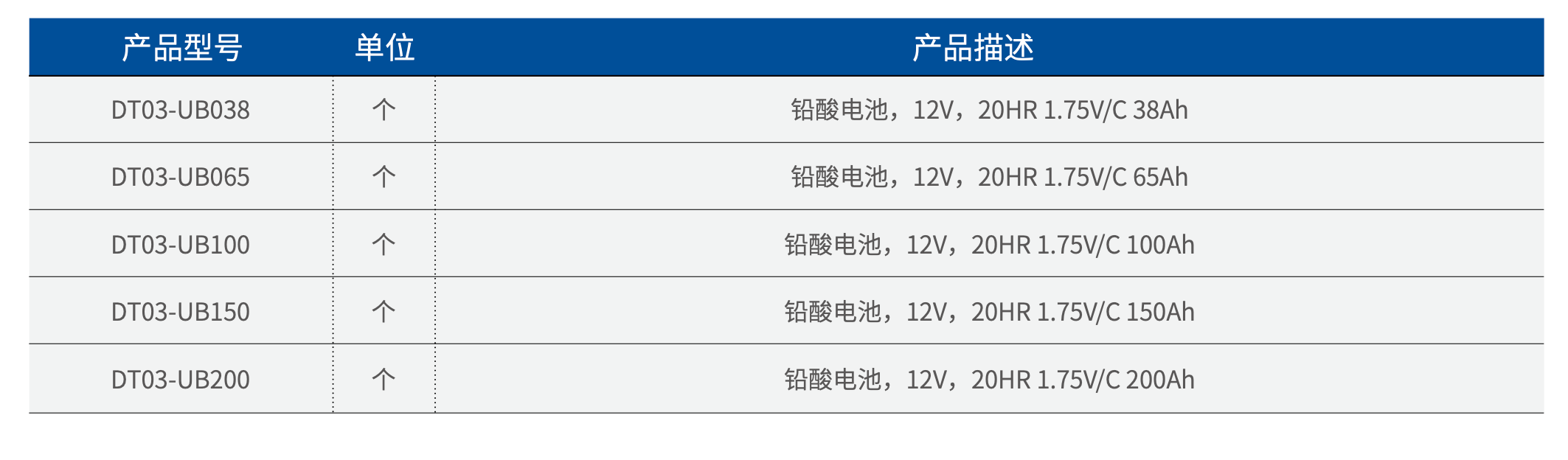

蓄电池
▋ 技术参数 1．产品须符合中华人民共和国信息产业部YD/T799-2010《通信用阀控式密封铅酸蓄电池》标准；
2．外观要求：无变形、漏液、裂纹及污迹；标识清晰；
3．结构要求：正负极端子有明显标志，便于链接；
4．气密性：能承受50KPa正压或负压而不破裂、不开胶，压力释放后壳体无残余变形；
5．防爆性能：充电过程中，遇到明火，内部不引爆，不引燃；
6．封口剂性能：环境温度在-30℃~+65℃之间，封口剂无裂纹与溢流现象；
7．容量保存率：完全充电的蓄电池，在25±2°的环境中，静置28天后，其容量保持率在98.5%以上；
8．密封反应效率：98.5%以上；
9．电池间连接电压降≤5mV；
10．蓄电池的安全阀有自动开启和关闭的功能，开阀压是10--35kPa，闭阀压是3--30kPa；
11．蓄电池具有极柱相关密封设计。
12．电池正负极端接方式需为下旋式铜端子安装方式。
13．蓄电池内阻值应≤4.5%。
14．符合《电信设备抗地震性能检测规范》（YD 5083-2005）及《通信用电源设备抗地震性能检测规范》（YD 5096-2005）要求
精密配电柜
▋ 技术参数 1．精密配电柜(AC380V)；交流输入电压：三相380V，(354～418)V；输入频率：50Hz±0.5Hz；
2．塑壳和微型断路器应采用Schneider、ABB等同级别品牌产品；
3．精密配电柜与通道机柜外观、喷涂工艺及尺寸保持一致；
4. 精密配电柜通过9烈度抗震检测，检测依据YD 5083-2005《电信设备抗地震性能检测规范》 -
-
